【DIY】エアコンは自分で取り付けできる？プロの取付手順を紹介

室内に養生シートを敷く

室内の床を傷つけることが無いよう、作業スペースには養生シートを敷きます。養生シートがない場合はダンボールで代用するなどして、養生の下に細かなゴミが入り込まないようにします。

アース線で輪っかを作る

アース線も同様に被覆を剥き、ペンチを使って先端を輪っかの形に整形します。

室内機内に配線を通して接続する

室内機のフロントカバーを外し、準備したVVFケーブル線とアース線を接続します。VVFケーブル線は差し込むだけでOKですが、アース線接続にはプラスドライバーが必要になります。

冷媒配管のナットを外す

新しいエアコンの冷媒配管内にあるナットとフレアキャップを外しておきます。ナットはモンキーレンチ1本で緩めると銅管に亀裂が入ってしまうことがあるため、根本に負荷がかからないようモンキーレンチで固定し、もう1本使って緩めるようにします。

冷媒配管を根本から起こす

冷媒配管は折れやすいので根本部分から立ち上げて配管したい方向に向けます。この際、断熱材内部でねじれていないかチェックします。ねじれている場合はこの時点で直しておきます。

リーマーでバリ取りを行う

配管内側に発生しているバリ(切断した際にできる切りくずや突起)を取るため内側にリーマーをかけます。このとき、破片が配管内部に入らないようにリーマーが下、配管が上の状態でかけるのがポイントです。バリ取りは特に力をかける必要はありません。

加工する銅管はクランプバーとツライチ(出っ張りなし)、または0.5mmほど出すのがポイントです。クランプバーより引っ込んだ状態で加工すると十分なフレアが作れず、ガス漏れの原因となるのでご注意ください。

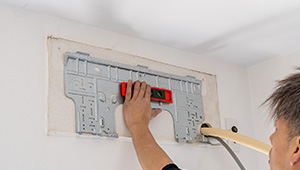

室内機を背板の上から引っ掛ける

エアコンスリーブの穴にまとめた配管類を入れながら、背板の上からに室内機を引っ掛けます。引っ掛けられたことが確認できたら下部を押して室内機の壁掛けは完了です。

化粧テープを巻く

雨などがかかることを想定して、化粧テープは下から上に向かって巻いていきます。ドレンホースは途中から一緒にして巻き上げます。

化粧カバー内に配管類を収納していく

屋外化粧カバーがあり、再利用する際はカバーを外してまとめた配管を収めます。配管を曲げる時に折れないよう注意します。

化粧カバーを取り付ける

配管類が配管カバーベースに収まったら配管カバーを被せます。パチっと音がするまではめ込み、外れないかチェックします。

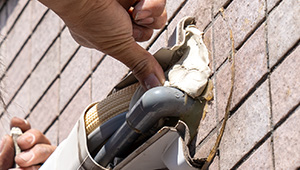

配管の取り出し口にパテを埋める

取り出し口から風や虫が侵入しないよう、パテ埋め(粘土状の隙間を埋める部材)を行います。隙間が大きい場合は、パテ埋めの前に配管断熱材の端材などを詰めておくと効果的です。

室外機の位置を想定して配管をまとめる

室外機右側面のカバーを取り外します。

配管・配線は室外機の右側で行うため、その位置に配管類をまとめます。銅管に断熱材が不足している場合は、断熱材を継ぎ足し化粧テープを巻いておきます。

※室外機の冷媒配管は上下接続です。上が2分(細い方)、下が3分または4分(太い方)になります。

冷媒配管をカットする

室外機の位置が決まったらそれに合わせて冷媒配管をカットします。エアコンと接続する側は長さが異なりますが、室外機側は液側・ガス側ともにほぼ同じ長さとなります。

リーマーでバリ取りを行う

室内機と同様に室外機側でもバリ取りをします。この際にバリが配管の中に入らないよう、切断面を下に傾斜をつけて行うことがポイントです。

フレア加工を行う

こちらも室内機と同様の工程で、室外機側配管のフレア加工を行います。

冷媒配管を接続する

室外機に冷媒配管を接続します。事前に接続しやすい位置まで銅管をゆるやかに曲げておくと作業しやすくなります。
手回しで配管接続をした後に、室外機側接続口にモンキーレンチをかけ、冷媒配管側のナットをトルクレンチで締めます。

バルブを室外機のサービスポートに取り付ける

室外機のサービスポート(チャージポート)の蓋を外して、コントロールバルブのネジを「閉める」に回し全閉状態で装着します。接続には工具を使わず、手で締められるところまできつく回すようにします。

マニホールドゲージの電源を入れる

マニホールドゲージの電源を入れて、液晶表示が「0.000」になっていることを確認します。「0.000」以外になっている場合はリセットボタンを押して「0.000」に合わせます。
アナログ式の場合はメーターの針をご確認ください。

真空ポンプの電源を入れる

真空ポンプとマニホールドゲージのバルブが開いている状態を確認してから、真空ポンプの電源を入れます。表記数字が安定しない場合はチャージホースやコントロールバルブの接続を再確認します。

10～15分ほど真空引きを行う

コントロールバルブのネジを「開ける」側にゆっくりを回します。冷媒配管内の空気や水滴が抜かれ始め、真空ポンプの音が変わり、マニホールドゲージの数値が「-0.099MPa」から徐々に高くなります。この状態で10分〜15分ほど待ちます。

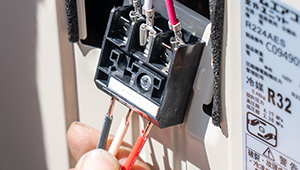

待ち時間に電線を接続する

真空引きをしている間に電線の接続を行います。手順4と同じように被覆を15mmほど剥き、黒白赤それぞれの端子に差し込み抜けがないかチェックします。

気密試験を行う

10〜15分経過したら気密試験の工程に入ります。真空ゲージの数値が-1.00〜-0.099MPaになっていることを確認したらバルブを閉めて、真空ポンプの電源を切ります。この状態さらにで10〜15分放置し、マニホールドゲージの値に変化がなければ気密試験は成功です。
※0.001〜0.003MPa程度の変動は問題ありません。

カバーを戻す

ガス開放まで終了したら右側のカバーを戻し、室外作業は完了となりなす。

ドレン排水のテストを行う

室内機の露受け皿に水を流し、ベランダのホースからドレン水がきちんと流れることを確認します。

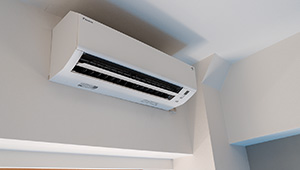

冷暖房の試運転を行う

冷暖房運転を行い、下記に問題がなければエアコンの取り付けは完了です。

1.冷房運転時に冷える、暖房運転時に暖かい風が出ているか
2.一定時間の冷房または除湿運転をして、室内機からポタポタと水滴が落ちてこないこと
